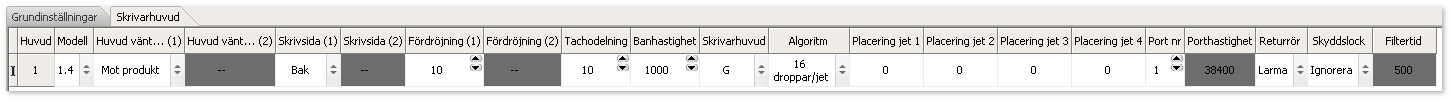

Huvud

Nr 1, 2 osv beroende på det antal huvuden som angets i grundinställningar.

Modell

Ange modell av skrivarhuvud.

Huvudet vänt...

Ange om huvudet är vänt mot eller från produktinriktningen.

Skrivsida

Ange på vilken sida adressen skrivs. (Bak/Fram)

Fördröjning

Ange fördröjning mellan fotocellen och huvud 1 ifrån att skrivsignalen mottagits.

Huvud 2: Fördröjningen mellan huvud 1 och huvud 2.

Tachodelning

Anger delningen på pulståget från pulsgivaren.

10 är normalvärdet.

Banhastighet

Anger banans maximala hastighet i mm per sekund. Används bara då Algoritmen är satt till ”skrivarstyrd"

Skrivarhuvud

Ange huvud G eller M. Referera till skrivarens dokumentation för mer information.

Algoritm

Rastret anger antalet droppar som jetstrålen kan generera på höjden.

Valet av raster påverkar maximal produktionshastighet.

Placering jet 1-4

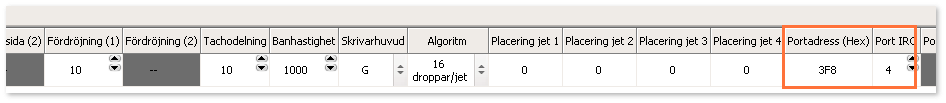

 ISA kort

Portadress: Ange hårdvaruadressen för COM-porten som används.

Port IRQ: Ange interrupt för vald COM-port.

Port nr - PCI kort

Ange portnumret som används för skrivarhuvudet.

Porthastighet

Anger vilken hastighet som används för kommunikationen.

Returrör

Ange om skrivaren ska larma vid problem med returröret.

Skyddslock

Ange om skrivaren ska larma om skyddslocket inte är monterat.
