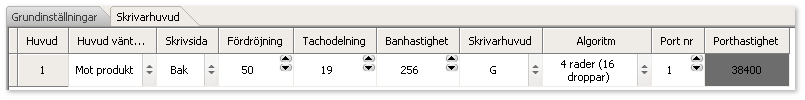

Huvud

Nr 1, 2 osv beroende på det antal huvuden som angets i grundinställningar.

Huvudet vänt...

Ange om huvudet är vänt mot eller från produktinriktningen.

Skrivsida

Ange på vilken sida adressen skrivs. (Bak/Fram)

Fördröjning

Ange fördröjning mellan fotocellen och huvud 1 ifrån att skrivsignalen mottagits.

Huvud 2: Fördröjningen mellan huvud 1 och huvud 2.

Tachodelning

Anger delningen på pulståget från pulsgivaren.

19 är normalvärdet.

Banhastighet

Anger banans maximala hastighet i mm per sekund. Används bara då Algoritmen är satt till ”skrivarstyrd”.

Skrivarhuvud

Ange huvud G och M. Referera till skrivarens dokumentation för mer information.

Algoritm

(Raster)

Anger antalet droppar som jetstrålen kan generera på höjden.

•4 rader (16 droppar)

•6 rader (7 droppar) begränsar informationen i layouten och påverkar produktionshastigheten

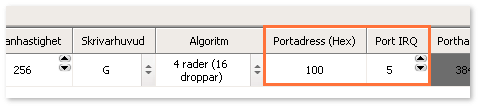

 ISA kort

Portadress: Ange hårdvaruadressen för COM-porten som används.

Port IRQ: Ange interrupt för vald COM-port.

Port nr - PCI kort

Ange portnumret som används.

Porthastighet

Visar vilken hastighet som används för kommunikationen.
