Huvud

Nr 1, 2 osv beroende på det antal huvuden som angets i grundinställningar.

Huvudet vänt...

Ange om huvudet är vänt mot eller från produktinriktningen.

Skrivsida

Ange på vilken sida adressen skrivs. (Bak/Fram)

Fördröjning

Huvud 1: Ange fördröjning mellan fotocellen och huvud.

Huvud 2: Ange fördröjningen mellan huvud 1 och huvud 2.

Raster

Rastret anger antalet droppar som jetstrålen kan generera på höjden.

Valet av raster påverkar maximal produktionshastighet.

•1 rad 7 droppar - Raster skriver 1 rad a 7 droppar.

•1 rad 9,12, 16 droppar - Raster kan skriva 1 rad a 9, 12 eller 16 droppar.

•2 rader. 2x7 droppar - Ett 16-dropps-raster utan droppe 8 och 9.

•2x7 + 16 droppar - Kan skriva alla 16 droppar.

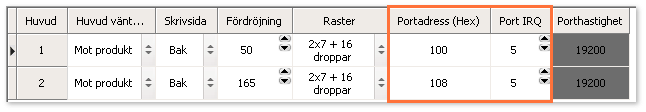

ISA kort

Portadress: Ange hårdvaruadressen för COM-porten som används.

Port IRQ: Ange interrupt för vald COM-port.

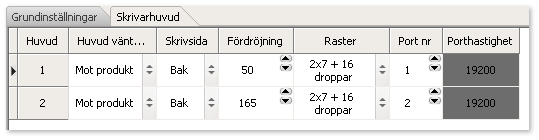

Port nr - PCI kort

Ange portnummer för skrivarhuvudet.

Porthastighet

Anger vilken hastighet som används för kommunikationen.
